Qt 实现钢笔画线效果详细原理

前言

上一篇文章:Qt 实现画线笔锋效果详细原理,根据这篇介绍的实现笔锋效果的原理,我们很容易实现另外一种笔效:钢笔。

所谓的钢笔笔效,就是真实还原钢笔书写出来的线条效果,其特征就是:根据笔的绘制速度而线条的宽度会逐渐变化,写得越快,线条越细,并且在收笔时带有笔锋效果。

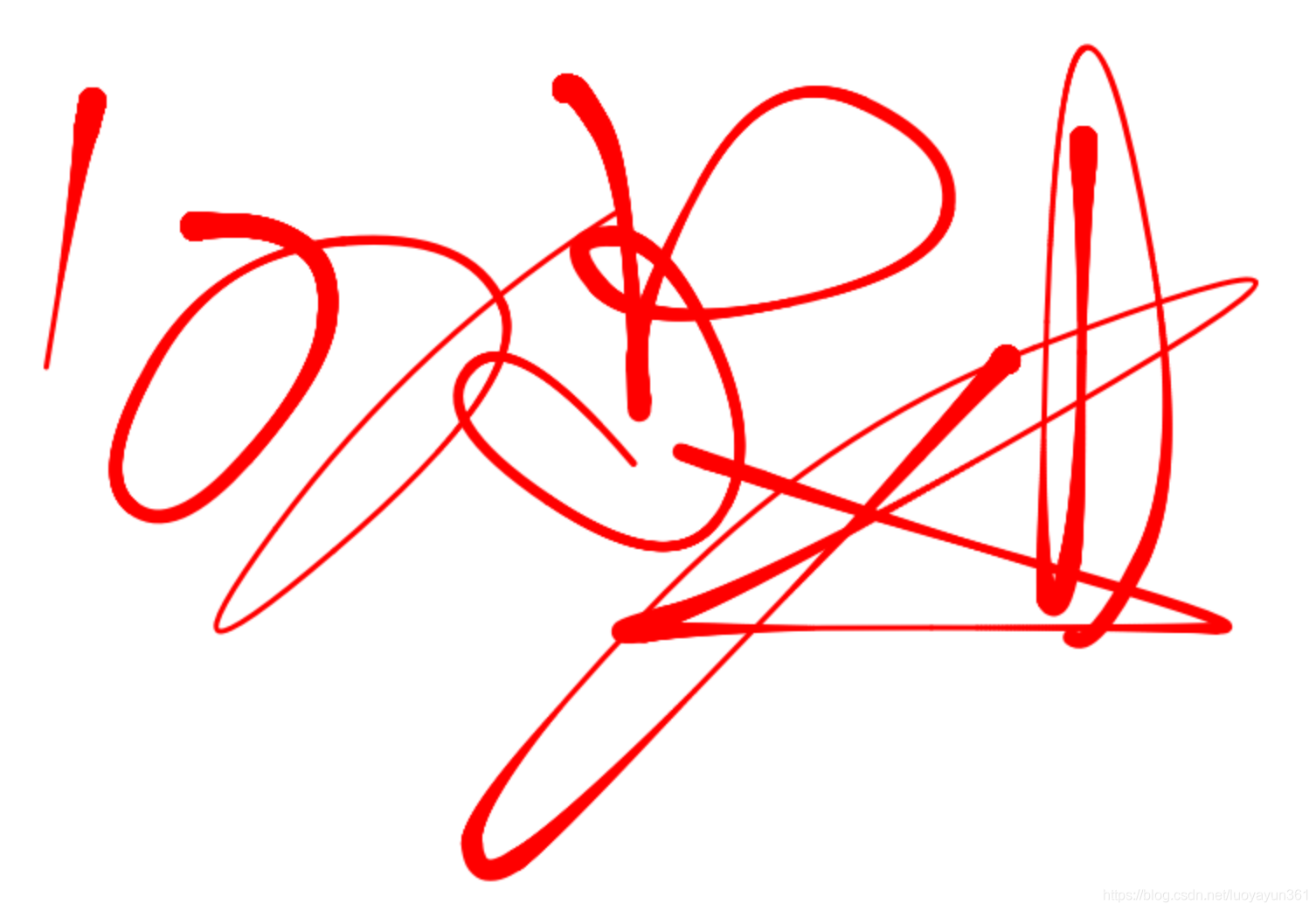

那么,在上一篇文章的基础上,稍微修改一下,就可以实现这个效果,看下效果图:

在这里插入图片描述

在这里插入图片描述

实现原理

从上一篇文章我们知道,绘制的曲线是通过每两个点形成一条贝塞尔曲线,所以在不松手的情况下连续画线,整条线段是包含很多条path组合而成的。而要实现钢笔效果的关键,是要让线条的粗细跟随绘制的速度来变化。

之前看过很多Android上实现钢笔或者毛笔的算法,都是需要计算去画线速度,根据速度来动态改变线条的粗细。但是我这里没有计算速度,而是直接通过每一段path的长度来计算一个合理的宽度值出来。

众所周知,长度(也就是距离)= 速度*时间,在单位时间内,速度和距离是成正比的,所以我们通过两点间的距离来做判断也是一样的,没多大区别,并且还不用单独去计算速度了,简单省事儿。

那么,我们要实现的效果是,画线速度越快线条会越细,而画线速度越快,所采集到的两点间的距离就会越大,而我们是通过两点间距离来做参考依据,也就是说,两点间距和线条粗细是成反比的,两点间距越长,对应的这条path就越细,距离越短,path就越粗,二者是线性关系。当然,这里path的宽度会有一个最大值和最小值,需要在实际的场景中进行调试。

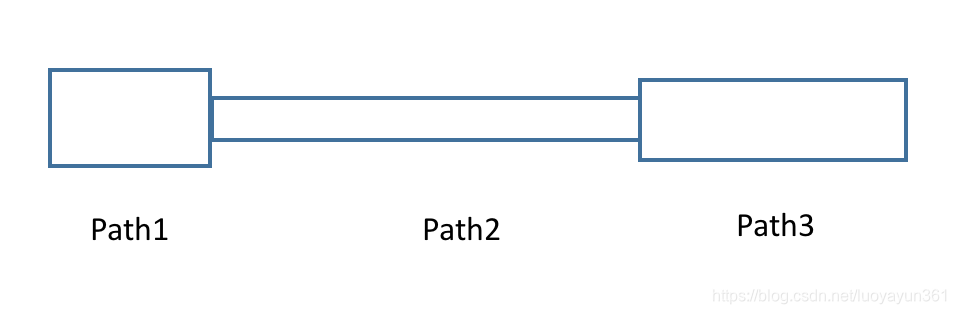

OK,根据以上分析,我们可以得到以下的示意图:

每条path都是通过两个坐标点实时生成的贝塞尔曲线。
在绘制这条曲线的时候,先获取到曲线的长度,然后线性计算出一个宽度值。
如何获取path的长度呢?
这个好办,QPainterPath有自带的接口length()

计算曲线的宽度,我写了一个简单的计算方法:

qreal WbCanvasItem::calPathWidth(QPainterPath path)
{
    qreal length = path.length();
    qreal width = PENWIDTH;

    qreal t = length/10. - 1;
    width = PENWIDTH - t;
    if(width < 3){ //最小宽度
        width = 3;
    }
    return width;
}

PENWIDTH是一个宏定义,曲线最大宽度;

根据以上步骤,我们来看一下效果:

为了方便看效果,每条path用了不同的颜色来区分。我们可以很明显的看到,path的宽度是不一样的,并且每条path的连接处的宽度变化非常明显,那么要怎么使其连接处变得平滑呢?

这时候就要用到上一篇介绍的方法进行补点了。这里的补点比上一篇文章中说的稍微麻烦点,需要将中间那根线条的两头都要补充点,其原理是一样的。

看一下示意图:

以上红色圈圈部分,就是补充的点。
从以上图可以看到,path2是倒数第二条path,path3是最后一条path。

需要注意的是,图中补充的两个地方,并不是同一时间补充的,当有新的path到来,只需要判断最新的path和上一个path的宽度,从而决定是补充到上一个path还是当前最新的path上。

这段话有点拗口,拆解一下:

假如这里path2是最后的一条path,而path1是倒数第二条,判断出来path2宽度笔path1小,那么就在path2的路径上补充点;

再看一种情况:

同样,这里path2是最后的一条path,而path1是倒数第二条,判断出来path2宽度笔path1大,那么就在path1的路径上补充点;

这样描述就很容易理解了。

OK,我们看一下补充点的代码:

void WbCanvasItem::drawPatchPoint2(QPainter *painter, QPainterPath lastPath,
                                   QPainterPath curPath,
                                   qreal lastWidth, qreal curWidth)
{
    qreal tPatchLength = 100.;
    if(lastWidth < curWidth){
        tPatchLength = calPatchLength(curPath.length());

        qreal temp = (curWidth-lastWidth)/tPatchLength;
        int k = 0;

        for (qreal i = 1;i > (100-tPatchLength)/100.; i-=0.01) {
            k++;
            painter->setPen(QPen(Qt::black,curWidth-temp*k, Qt::SolidLine, Qt::RoundCap, Qt::RoundJoin));
            painter->drawPoint(lastPath.pointAtPercent(i));
        }
    }
    else if(lastWidth > curWidth){

        tPatchLength = calPatchLength(curPath.length());

        qreal temp = (lastWidth-curWidth)/tPatchLength;
        int k = 0;

        for (qreal i = 0;i < tPatchLength/100.; i+=0.01) {
            k++;
            painter->setPen(QPen(Qt::black,lastWidth-temp*k, Qt::SolidLine, Qt::RoundCap, Qt::RoundJoin));
            painter->drawPoint(curPath.pointAtPercent(i));
        }
    }
}

看一下补充点后的效果:

这里的黑色部分就是动态补充上去的点。

好了, 整理原理分析完成,其实和前面一篇文章原理差不多,只是多了一步判断距离然后计算线宽的过程。
